大型馳張篩

大型馳張篩主要由箱式激振器、主振篩框、浮動篩框、剪切彈簧、減振彈簧、柔性聚氨酯篩網、支座和驅動裝置組成，運行振幅軌跡為直線。弛張篩采用雙質體近共振原理，單一驅動產生雙重振動。主振篩框受激振力驅動做基本振動，浮動篩框和主振篩框通過與剪切彈簧連接，在近共振狀態下做相對運動。

  • 大型馳張篩主要由箱式激振器、主振篩框、浮動篩框、剪切彈簧、減振彈簧、柔性聚氨酯篩網、支座和驅動裝置組成，運行振幅軌跡為直線。弛張篩采用雙質體近共振原理，單一驅動產生雙重振動。主振篩框受激振力驅動做基本振動，浮動篩框和主振篩框通過與剪切彈簧連接，在近共振狀態下做相對運動。聚氨酯篩網一端固定在固定橫梁上，另一端固定在浮動橫梁上，固定梁和浮動梁的相對運動使篩網不斷伸縮曲張，能傳遞給物料非常高的加速度，從而使物料充分拋起和分層。馳張篩的篩網能夠傳遞給物料最高50g 的加速度，使物料充分松散透篩，完成篩分。在篩分過程中篩網在持續撓曲運動下產生彈性形變，將濕粘物料拋離篩面，具有自清理功能，使篩機處理量與篩分效率得到大幅提高。馳張篩廣泛應用于中細粒度、濕、粘等難篩物料的干法篩分作業，具有不易堵孔、篩分效率高等特點。

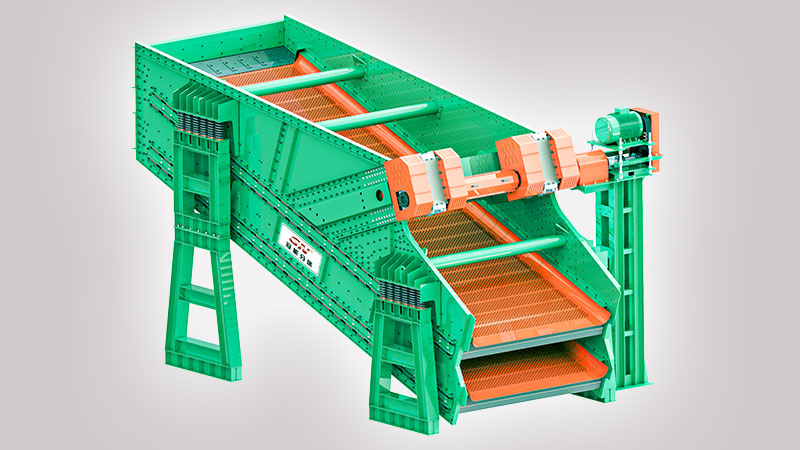

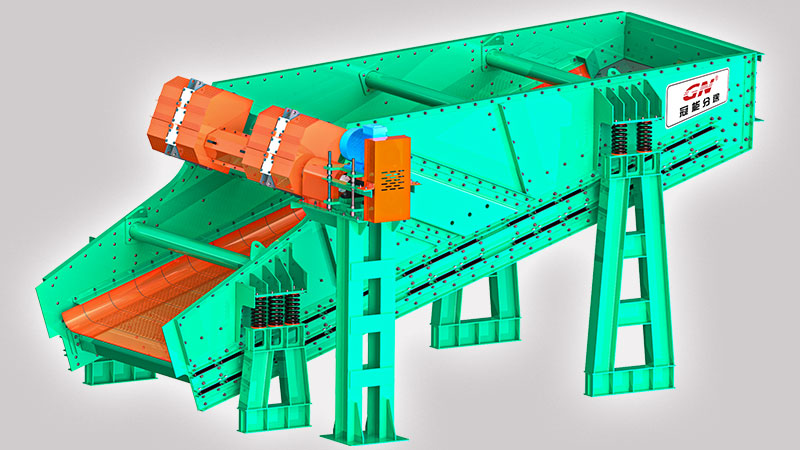

    flip-flow-vibrating-screen2Flip Flow Vibrating Screen031

    大型馳張篩參數-單層篩

    型號GNFS2461GNFS3061GNFS3085GNFS3673GNFS3690GNFS43100
    篩面面積 m2 14.64 18.3 25.5 26.28 32.4 43
    振動方向角 ° 40
    振動頻率 Hz 12.5～13.33
    功率 kW 30 30 45  45 55 55
    雙振幅 mm 12～16
    篩孔尺寸 mm 6～25
    處理量t/h 110～440 200～550 260～700 300～800 350～900 350～950
    篩面傾角 ° 15～20
    備注
    1. 以上參數僅供參考，可以依據客戶情況調整，最終以報價和技術協議為準。
    2. 同尺寸不同工況物料要求，處理量差異較大，詳情請咨詢冠能公司。

    大型馳張篩參數-雙層篩

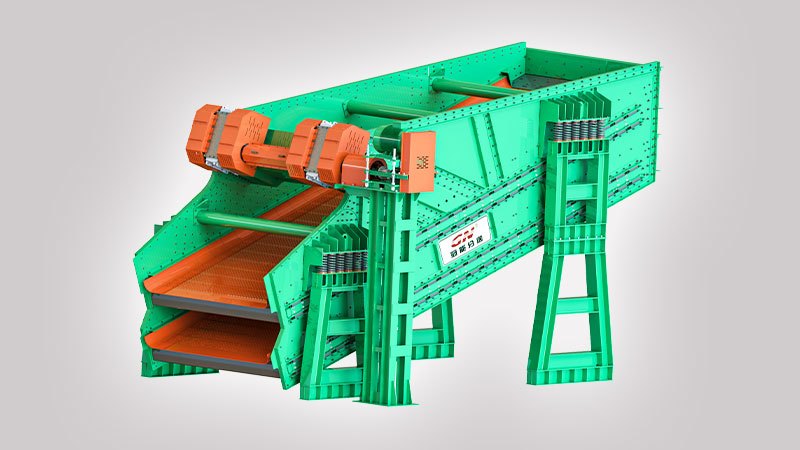

    flip-flow-vibrating-screen

    型號GNFD2461GNFD3085GNFD3690GNFD43100
    篩面面積 m2 14.64×2 25.5×2 32.4×2 43×2
    振動方向角 ° 40
    振動頻率 Hz 12.5～13.33
    功率 kW 30 55 55 90
    雙振幅 mm 12～16
    篩孔尺寸 mm 6～25
    處理量t/h 200～600 300～900 400～1000 600～1200
    篩面傾角 ° 15～20
    備注
    1. 以上參數僅供參考，可以依據客戶情況調整，最終以報價和技術協議為準。
    2. 同尺寸不同工況物料要求，處理量差異較大，詳情請咨詢冠能公司。

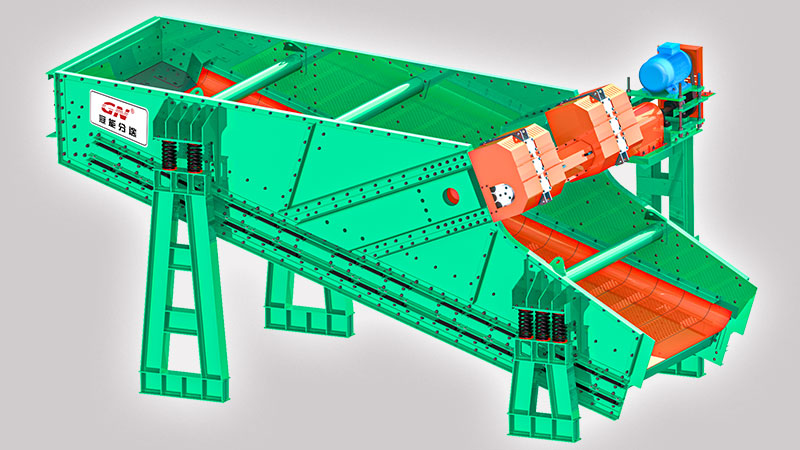

    flip-flow-vibrating-screen1

    冠能弛張篩技術特性和優勢:

    • 篩機墻板無焊接，板材選用更具有良好沖擊韌性高強度合金鋼板，采用進口HUCK鉚釘液壓拉緊裝配，這種先進的設計使得墻板沒有焊接殘余應力。
    • 通過有限元分析，優化篩機結構和振動參數，避開篩機各級固有頻率，減少共振影響，延長整機壽命。
    • 篩下橫梁采用無縫異形形管設計，激振梁箱形結構設計，重量輕、強度高、韌性好，主要部件焊后熱處理工藝，有效消除焊接應力。
    • 浮動篩框振幅可調，通過改變剪切彈簧數量實現振幅調整。
    • 高效斜齒輪箱式激振器，超大激振力，超低噪音、運行平穩、超長使用壽命；偏心塊設置于激振器箱體外，這樣便于通過改變配重設置來調整振幅。
    • 聚氨酯篩網采用壓入式安裝，更換更方便。篩網彈性形變具有自清理篩孔作用，能有效解決細濕粘物料的堵孔問題。
    • 固定、浮動橫梁與軌座內部采用螺栓聯接，保證連接強度同時更換方便。
    • 側邊軌座采用牛角型設計，保護墻板同時防止篩上物側漏到篩下。
    • 橫梁表面采用聚脲噴涂或粘接耐磨橡膠板進行防護，耐沖刷、耐腐蝕保證橫梁的使用壽命。
