盾構泥水分離系統

泥水盾構和頂管施工過程中會產生大量的含砂,含石塊的泥漿。為了保護環境，節約水資源，需要對盾構泥漿進行固液分離處理。

  • 泥水盾構和頂管施工過程中會產生大量的含砂,含石塊的泥漿。為了保護環境，節約水資源，需要對盾構泥漿進行固液分離處理。冠能公司能夠提供全套盾構泥水固液分離系統，主要設備包括：振動篩，除砂器，除泥器，底部干燥篩，供漿泵，泥漿循環罐等。泥水盾構和頂管經常在城市施工，用戶施工現場通常要求設備占地面積小，處理效率高。冠能成套盾構泥水分離系統專門為此而設計，其設計理念是設備盡可能往立體高度布置。此外，為了滿足客戶多樣化作業要求，冠能成套盾構泥水分離系統由模塊化拼裝組成，既可以拼裝成成套大處理量的系統，也可以拆分后，用作小處理量系統。此外，也滿足了用戶移動施工過程的快速拆裝需求。

    冠能盾構泥水分離系統型號：

    GNTBM-260B(260m3/h),GNTBM-360B(360m3/h),GNTBM-500B(500m3/h)

    通過模塊化組合，還可以實現的配套系統型號：

    GNTBM-1000B(1000m3/h), GNTBM-1500B(1500m3/h), GNTBM-2000B(2000m3/h)等

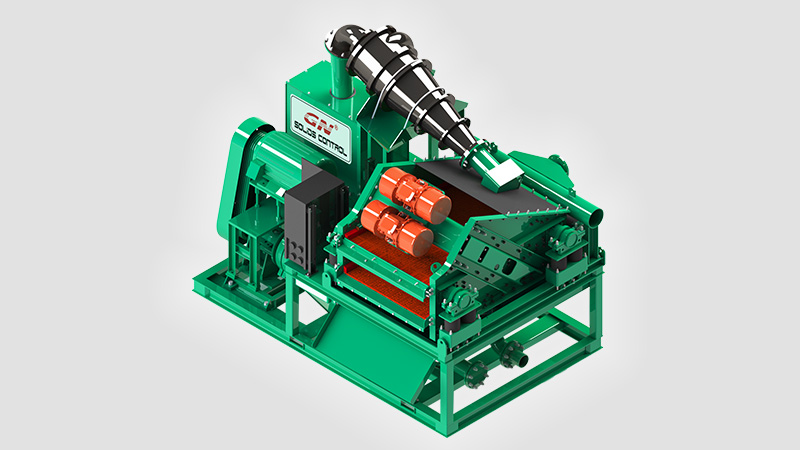

    一、GNTBM-260B(260m3/h)泥水分離系統

    P1 GNTBM 240M22

    產品型號GNTBM-260B
    處理量 260 m3/h(1145GPM)
    分離粒度 60 微米
    篩砂一體機 GNZS1218-2A （4.7KW）
    振動篩振幅 4-8 mm
    篩箱調節角度 ±3°
    底層篩網面積 2.16 m2
    上層篩網面積 2.16 m2
    旋流器型號 20 寸
    旋流器數量 1 個
    旋流器供漿泵 CVL-100TZSAPD-4-55kW
    罐體有效容積 1.76 m3
    系統總功率 59.7  KW
    罐底反沖洗裝置 系統自帶
    遠程遙控啟停控制 系統自帶
    內陸運輸外形尺寸 L3688×W2442×H2911
    系統使用外形尺寸 L3688×W2789×H2911
    系統總重量 6700 kg
    以上信息僅供參考！

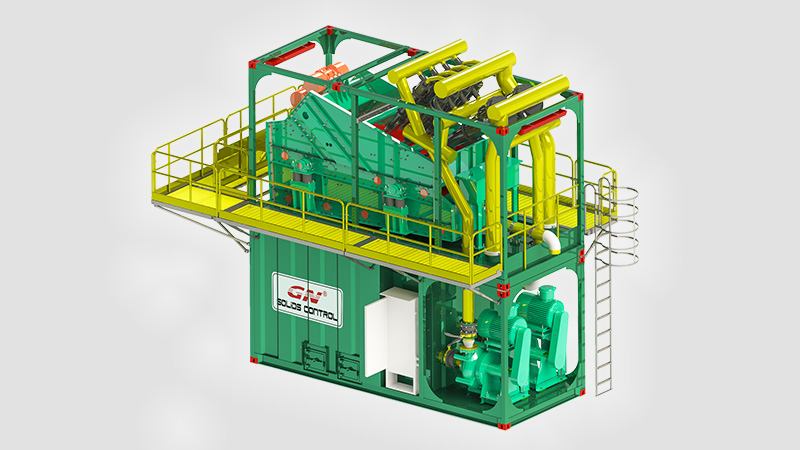

    二、GNTBM-360B(360m3/h)泥水分離系統

    P2 GNTBM 360M22



    產品型號GNTBM-360B
    處理量 360 m3/h(1600GPM)
    分離粒度 30微米
    篩砂一體機 GNZS1536-2A(14KW)
    振動篩振幅 4-8 mm
    篩箱調節角度 ±3°
    底層篩網面積 5.4m2
    上層篩網面積 5.4m2
    除砂旋流器型號 16 寸
    除砂旋流器數量 2 個
    除泥旋流器型號 6 寸
    除泥旋流器數量 8 個
    旋流器供漿泵（2 臺） CVL-100TZSAPE-4-75kW
    罐體有效容積 24 m3
    系統總功率 164  KW
    內陸運輸外形尺寸 L6058×W2438×H3115（下層罐體單元）
    L6058×W2438×H3420( 上層設備單元）
    系統使用外形尺寸 L8557×W4503×H6535
    系統總重量 23000 kg
    以上信息僅供參考！

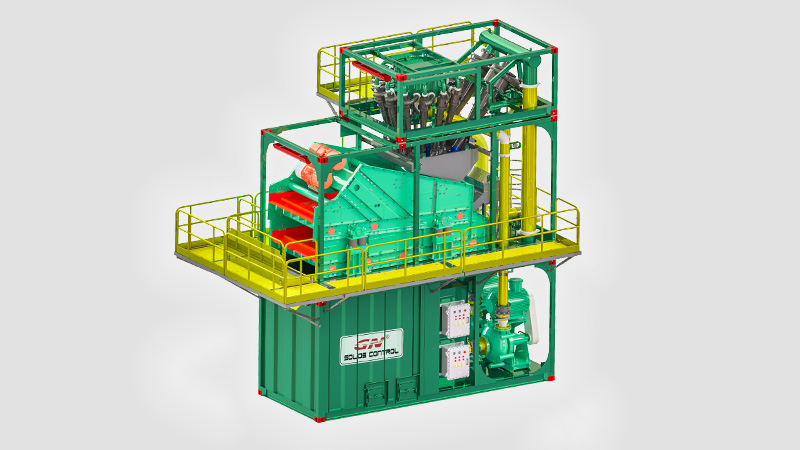

    三、GNTBM-500B(500m3/h)泥水分離系統

    P3 GNTBM 500M

    產品型號GNTBM-500B
    處理量 500 m3/h(2200GPM)
    分離粒度 30 微米
    篩砂一體機 GNZS1836-2A   (14KW)
    振動篩振幅 4-6 mm
    篩箱調節角度 ±3°
    底層篩網面積 6.48 ㎡
    上層篩網面積 6.48 ㎡
    除砂旋流器型號 20 寸
    除砂旋流器數量 2 個
    除泥旋流器型號 6 寸
    除泥旋流器數量 12 個
    旋流器供漿泵       （2 臺） CVL-150TZSAPE-4-90kW
    罐體有效容積 25 m3
    系統總功率 194  KW
    內陸運輸外形尺寸 L6058×W2438×H2800（下層罐體單元）
    L6058×W2438×H3192(中層設備單元）
    L4108×W2438×H1541(上層旋流器單元）
    系統使用外形尺寸 L8557×W4508×H7533
    系統總重量 297000  kg
    以上信息僅供參考！

    隨著泥水盾構和頂管施工中泥漿不斷的通過泥水分離系統進行凈化處理，超細顆粒會不斷的累計，最終影響盾構和頂管施工。而且盾構和頂管施工完畢，廢棄泥漿也需要進行脫水處理。此時，冠能高速大轉鼓泥漿分離臥螺離心機就可以發揮重要的作用。通過機械分離或者機械加化學絮凝配合分離，能夠有效分離盾構泥漿中的超細顆粒，排出干凈的水用于循環使用或者達到環保排放要求。

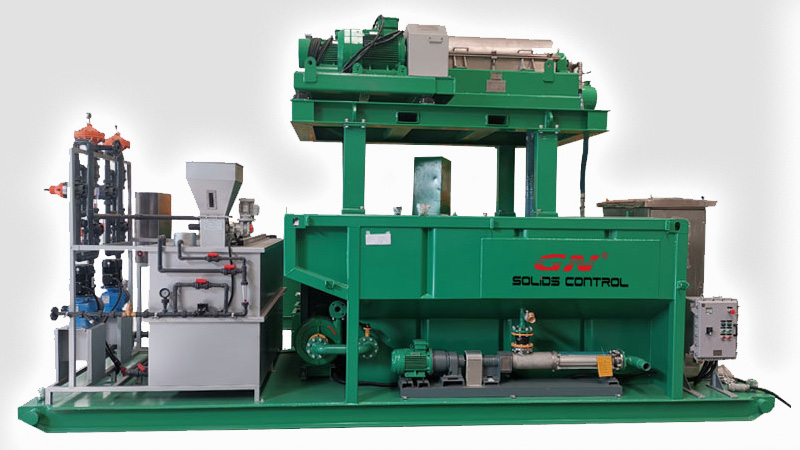

    P4 Dewatering Decanter Centrifuge

    了解更多有關廢棄盾構泥漿脫水臥螺離心機內容，請?jiān)L問： http://www.bbwonline.cn/drilling-waste-management
