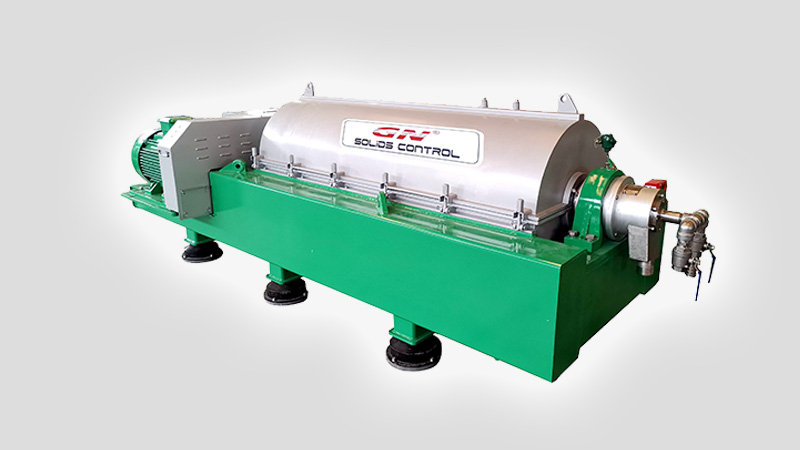

GNLW224E系列離心機其下有三個機型，分別為GNLW224EP、GNLW224EY和GNLW224EC，此三種機型長徑比均為4.2:1，其區別在于其內部結構如轉鼓半錐角、螺旋螺距等的不同，使其應用更為廣泛，適用，環保污水處理、化工物料分離處理、水果汁、淀粉類等多行業多領域的物料處理。

結構組成與工作原理

本機主要由主機總成、動力傳動系統、進出料接口裝置、底座、電器控制系統等幾部分組成。主機總成由轉鼓、螺旋推料器等部件組成。 轉鼓為柱錐型，大端均布4個出液口調整板，以便于液池深度的調節；小端徑向分布有6個排渣口，便于固相的排出。

推料螺旋為單頭、右旋，推料面根據需求鑲有可更換硬質合金耐磨片或采用噴焊鎳基耐磨層；EP機型在推料器加速錐內布有加速條，方便物料平穩地進入轉鼓內腔、減小對固相層的沖擊。 動力傳動系統

主傳動由主電動機，經主電機帶輪，通過V帶驅動差速器聯接盤上的被動輪，從而帶動轉鼓旋轉。 輔傳動由變頻輔電動機，經輔電機帶輪通過V帶驅動差速器輸入軸上的被動輪，驅動差速器輸入軸旋轉。

進出料接口裝置

包括進漿管、進漿管匯、沖洗接口、出漿口倒刺、收集箱排渣口法蘭等。

進漿管與主機同軸，物料經進漿管送入主機內部，在離心力的作用下物料分布到轉鼓內壁；進漿管為螺紋連接，通過三通管匯留出兩個進口，分別用于進漿和沖洗，客戶需在進漿管側接回流管匯，接料盒下的倒刺為反漿回流接口，客戶可用管匯接走，所有外接管匯均需使用撓性連接，并不得使離心機承受管匯的重量。

離心機收集箱上蓋上有兩個1寸的接口，均為沖洗口，靠近離心機大端一側，主要沖洗大端一側的轉鼓與收集箱，靠近離心機小端一側，主要沖洗排渣口附近的轉鼓與收集箱，客戶可根據工況需求連接。

出漿口采用4寸法蘭連接，客戶需采用撓性連接。 排渣口位于收集箱靠近轉鼓小端一側，客戶可根據現場布局進行連接，需采用撓性連接排渣，不得采用剛性連接。
